Conception de chaussées rigides à Versailles

La centrale à béton tourne à plein régime, les coffrages sont prêts et le finisseur avance mètre par mètre sur le tracé. À Versailles, chaque coulage de dalle en béton de ciment doit composer avec un sous-sol qui varie brutalement d’une rue à l’autre : des marnes et calcaires du Lutétien affleurant sur le plateau jusqu’aux limons argileux accumulés dans le fond de la vallée de la Bièvre, sans oublier les remblais historiques laissés par les aménagements du château. Avant de positionner les goujons ou de définir l’épaisseur du béton, nous croisons toujours les données de granulométrie avec les résultats d’un essai CBR routier pour caler la portance de la plateforme support. À Versailles, quand la nappe perchée remonte en hiver dans les formations de Saint-Ouen, le risque de pompage sous trafic lourd est réel, et le dimensionnement d’une chaussée rigide commence par cette lecture fine du terrain.

Un bon goujon mal positionné dans une dalle fissure plus vite qu’une fondation sous-dimensionnée : la précision des joints gouverne la durée de vie.

Nos domaines de service

Comment nous travaillons

L’urbanisation de Versailles s’est densifiée à partir du XVIIe siècle sans logique de voirie industrielle, créant un patchwork de sols rapportés, de galeries souterraines et d’anciens bassins comblés. Ce patrimoine enterré, combiné à une géologie de plateau entaillée par des vallons secs, complique la conception des dalles en béton. Le retrait-gonflement des argiles du Stampien, classé en aléa moyen sur plusieurs secteurs de la commune, exige des joints de retrait-flexion dimensionnés avec précision. Nous intégrons ces contraintes en couplant le module de réaction du sol obtenu par essai à la plaque avec un maillage de goujons adapté aux gradients thermiques du bassin parisien. La norme NF P 98-170 définit les catégories de trafic, mais c’est la connaissance locale des sous-couches qui évite la fissuration prématurée sur une avenue comme le boulevard de la Reine, où le passage répété des bus pèse sur des remblais hétérogènes. Chaque fois que le projet touche une zone de protection patrimoniale, nous prévoyons des bétons désactivés ou sablés conformes au plan de sauvegarde de la ville.

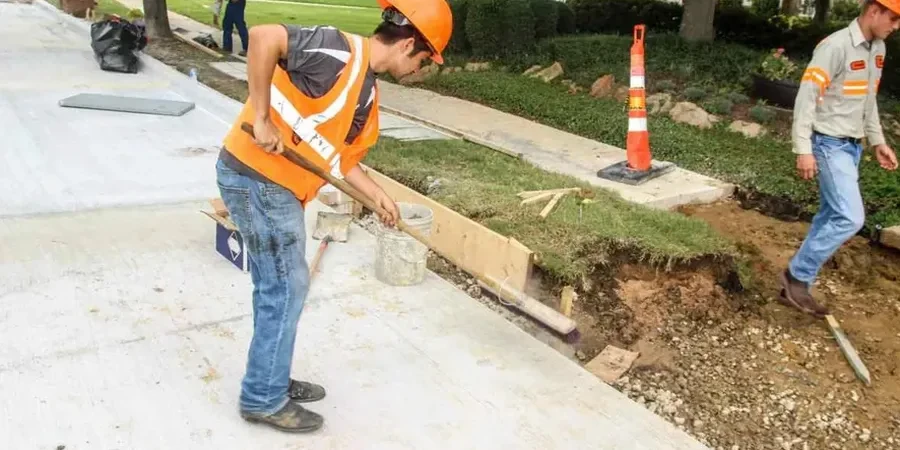

Conception de chaussées rigides à Versailles — Image technique — Versailles

Contexte géotechnique local

L’hiver dans l’ouest francilien apporte son lot de cycles gel-dégel, et Versailles, avec une moyenne de 45 jours de gel par an, n’est pas épargné. Les chaussées rigides y sont sensibles, surtout quand les limons de plateau restent saturés sous une dalle étanche. Le phénomène de gonflement différentiel sous l’effet du gel intéresse directement l’interface dalle-fondation : si l’indice de vide du support dépasse 35 %, le soulèvement peut atteindre 8 à 12 mm en février. Nous prescrivons alors une couche de forme drainante en grave non traitée, vérifiée par un contrôle de densité au cône de sable avant bétonnage. À Versailles, les chaussées longeant la pièce d’eau des Suisses subissent un gradient hydrique constant qui accélère l’érosion interne des matériaux fins ; le drainage périphérique et les joints étanches deviennent alors aussi importants que le ferraillage lui-même. Ignorer ces détails, c’est accepter une fissuration en réseau dès le troisième hiver.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.biz

Vidéo explicative

Cadre normatif

NF P 98-170 (chaussées en béton de ciment), NF EN 13877-1 (dimensionnement des structures), NF P 98-086 (essai de plaque Westergaard), NF EN 206/CN (béton prêt à l’emploi)

Données techniques

Paramètre	Valeur typique
Classe de trafic (v/j/sens)	T0 à T5 selon NF P 98-170
Résistance caractéristique du béton (fctm,fl)	≥ 2,0 MPa
Module de réaction du sol (k)	50 à 120 MPa/m
Épaisseur dalle béton (trafic T3)	170 à 220 mm
Diamètre goujons (acier B500B)	20 à 32 mm
Espacement joints transversaux	4,0 à 6,0 m
Coefficient de retrait linéaire	1,5 × 10⁻⁴ à 2,2 × 10⁻⁴

Questions courantes

Quel est le coût d’une conception de chaussée rigide pour une voirie privée à Versailles ?

Pour une étude complète incluant la campagne de reconnaissance, le dimensionnement de la dalle et le plan de calepinage des joints, le budget se situe généralement entre 1 890 € et 6 250 €. L’écart dépend de la longueur de voirie, du nombre de sondages nécessaires et de la classe de trafic retenue.

Pourquoi choisir une chaussée rigide plutôt qu’une chaussée souple à Versailles ?

La dalle en béton résiste mieux aux efforts de cisaillement générés par le trafic lent ou canalisé, fréquent dans les allées résidentielles et les zones de stationnement. Sa durée de vie dépasse souvent 30 ans avec un entretien minimal, ce qui amortit l’investissement initial plus élevé.

Comment prenez-vous en compte les remblais historiques du centre-ville ?

Nous réalisons des sondages à la tarière jusqu’à 3 m de profondeur pour cartographier les remblais, puis nous adaptons le module de réaction en appliquant un coefficient réducteur de 0,7 à 0,8 sur les zones douteuses. Une couche de substitution compactée peut être prescrite pour homogénéiser la plateforme.

Quels joints utilisez-vous sur les chaussées rigides ?

Des joints de retrait-flexion transversaux tous les 4 à 6 mètres, équipés de goujons en acier B500B avec capuchon de glissement. Les joints longitudinaux de construction intègrent des aciers de liaison HA. Les joints de dilatation sont réservés aux intersections avec des ouvrages existants.

Faut-il armer systématiquement une dalle en béton de voirie ?

Pas toujours. Pour les trafics faibles (T4-T5), un béton non armé avec un maillage de joints serré peut suffire. En revanche, dès qu’on dépasse 50 poids lourds par jour par sens, nous introduisons un treillis soudé en fibre supérieure pour maîtriser la fissuration de retrait et améliorer la répartition des charges.

Emplacement et zone de service

Nous intervenons à Versailles et ses environs.
